北京-活塞5航空发动机实训台

发布日期:2022-06-21 浏览:1304次


活塞5航空发动机实训台使用说明书

一、功用

活塞式航空发动机实训台能够直观的了解航空活塞发动机的基本结构及特征、主要附件安装及传动,了解发动机主要部件基本结构和主要附件的位置外形及功用,深入理解航空活塞动力装置的基本组成及工作原理,熟悉发动机性能。用于发动机进行活塞或附件的拆装练习。

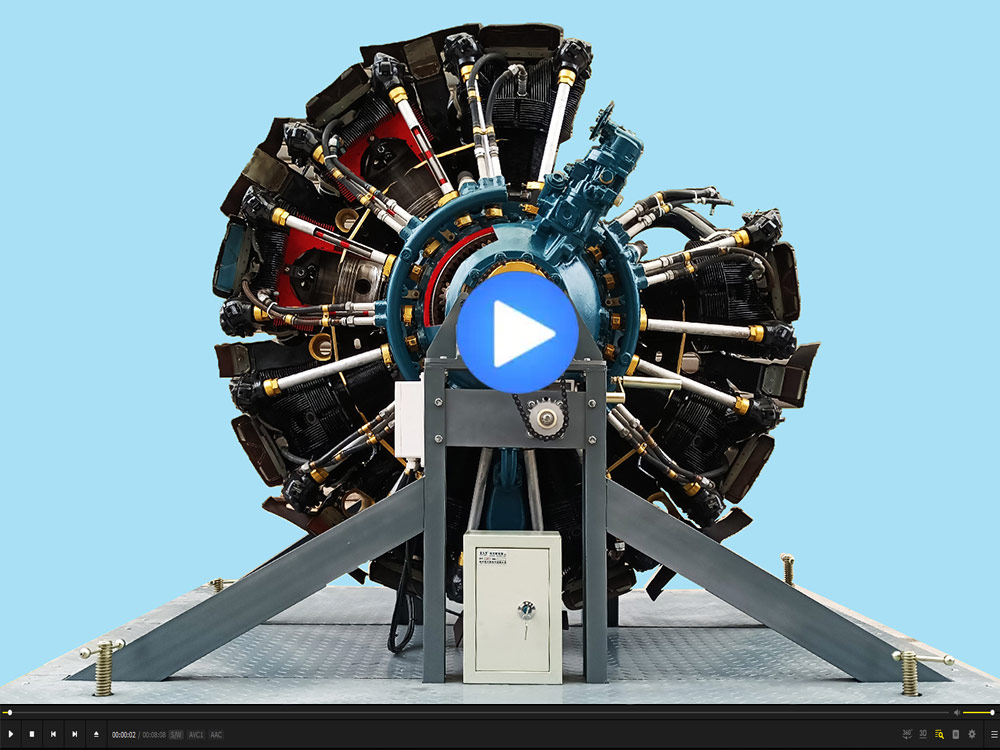

我们看到的是活塞5发动机,这是它的整体展示,为了便于观察,深入理解,我们将活塞5发动机进行了解剖,这是它的的横面解剖

二、主要技术指标

体积尺寸:长2000mm宽1900mm高1600mm

工作电压:交流220V。

三、设备组成

活塞式航空发动机实训台由可移动台架、气缸展台、发动机组成。

可移动台架:由支架、底板、万向脚轮、可升降地脚、防尘罩等组成。

机械运转模拟系统:由减速机等组成。

光电模拟系统:由电源适配器、开关控制盒、橘黄色灯带(模拟新鲜油气混气体)、白色闪爆灯(模拟电火花)、红色指示灯(模拟油气燃烧)、红色灯带(模拟燃烧后废气)。

气缸展台:展台桌、气缸(解剖开)、活塞、防尘罩等组成

发动机:活塞-5 发动机

四、操作方法

(一)机械运转模拟系统:

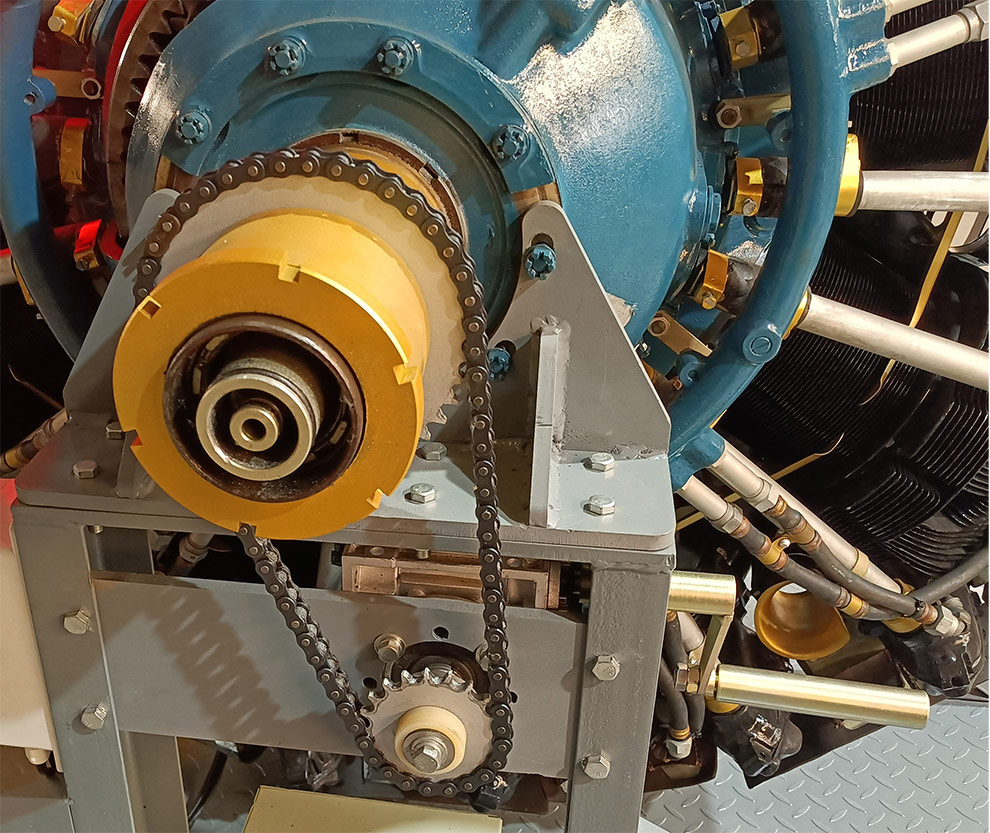

1.转动减速机的摇把,通过链条带动发动机输出轴旋转模拟发动机运转过程。

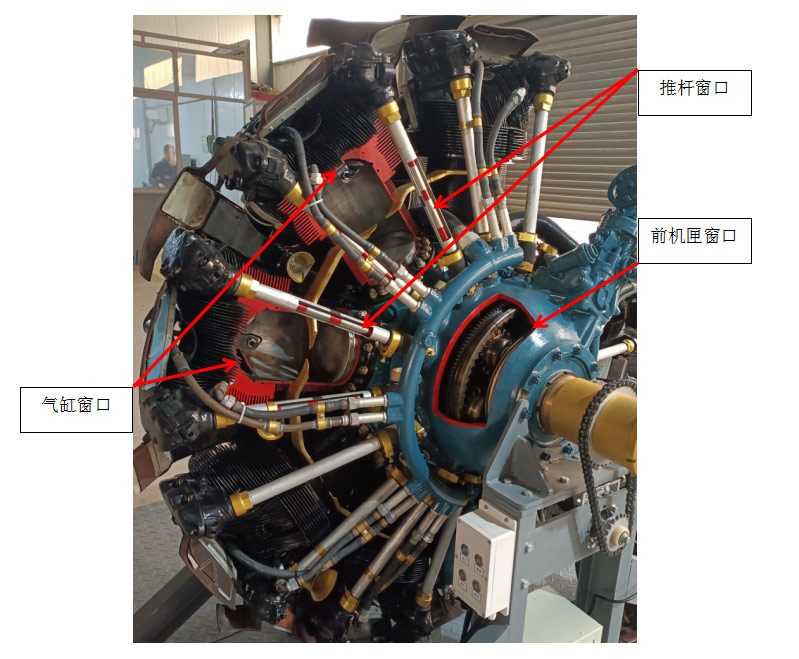

2.通过气缸的窗口,观察活塞、进气门、排气门的运动过程。

通过两个气缸窗口,观察活塞依次运动的关系。

3.通过进气门、排气门推杆窗口以及前机匣的窗口观察进气门、排气门运动过程。

4.通过9号气缸窗口观察曲轴、连杆运动过程。

(二)光电模拟系统:

活塞-5 式航空发动机一个工作循环依次是进气冲程、压缩冲程、膨胀冲程和排气冲程。通过光电效果形象模拟从进气口流经气缸、燃烧室点火、燃烧,再从排气口流出的工作过程。

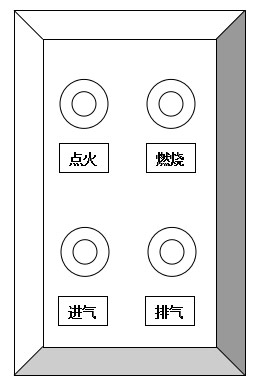

控制盒安装在发动机输出轴支撑架侧壁上。

具体操作方法:

1.接通交流220V电源。

2.“进气”开关,打开时,进气管附着的橘黄色灯带条燃亮,模拟新鲜的汽油和空气的混合气体,流向气缸。

3.“点火”开关,打开时,气缸内白色闪爆灯燃亮,模拟火花塞产生的电火花。

4.“燃烧”开关,打开时,气缸内红色灯燃亮,模拟油气混合气体在气缸内燃烧。

5.“排气”开关,打开时,排气管附着的红色灯带条燃亮,模拟燃烧后的废气便通过排气门向外排出。

(三)气缸展台:

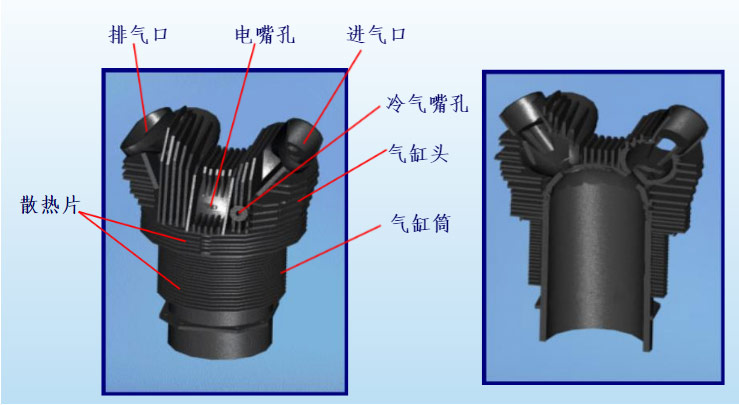

缸体的内部结构的展示。


五、安全注意事项

1.本设备的操作者使用前必须详细了解本说明书。

2.台架放置到位后,固定好地脚。

3.连接好电源。

4.转动减速机时,禁止将手或其他物品放入各窗口内,避免夹伤和损害装备。

5.使用完毕,断开电源,收好电源线,罩好防尘罩。
